焦作市青林陶瓷有限公司

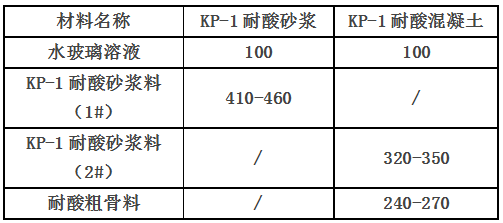

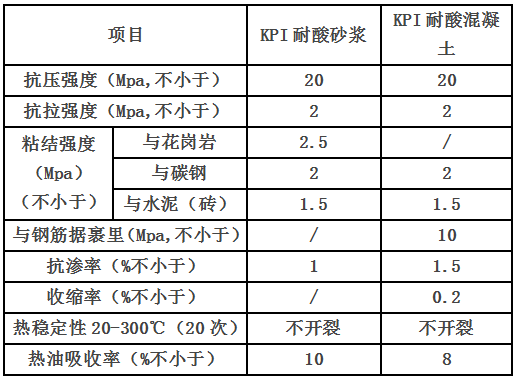

產品簡介　　KP1耐酸膠泥由KP1耐酸粉料和水玻璃組成,具有獨特的泡脹性及較好的化學穩定性,既耐各種強酸介質,又耐各種稀酸介質,對有機溶劑及酸性鹽類、雙氧水等氧化性介質都有良好的防腐性能，同時具有較好的抗水性。KP1耐酸膠泥是經分析進口HB膠泥和其它國產硅質膠泥研制生產所得，是一種價廉物美的耐溫、耐壓、耐酸的預應力膠泥。產品用途　　KP1耐酸膠泥廣泛應用于石油、化工、冶金、農藥、食品、紡織、發酵水解、酸洗等工業部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等防腐蝕工程搪砌襯里和混凝土澆注。KPI耐酸灰品質指標　　1外觀：粉狀、淺灰色、無硬塊、無雜質；　　2水分：<0.3；　　3固化劑含量：6.5±0.5%；　　4容量：大約1.42g/cm3化學及物理性能　　1KPI耐酸膠泥對各種濃度介質的耐腐蝕化學性能。　　2KPI耐酸膠泥，調配均勻后應在30分鐘內施工，施工硬化后的膠泥經7天保養（20℃±2℃），酸化處理后，其物理性能可達到下列指標：　　耐壓強度：﹥ 35Mpa              抗折強度：﹥ 3.0Mpa　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%　　收 縮 率：﹤4.8‰               泡 脹 率：約0.43‰　　彈性模量：約1.96×104           耐 溫 性：﹤700℃　　熱膨脹分數：約5.9×108（50℃-200℃）KPI耐酸膠泥的調制　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重量化）調制膠泥。具體操作方法；將稱取好的KPI耐酸灰（含固化劑）倒入預先稱好的水玻璃中，進行充分攪拌，直至調和均勻為止，用攪拌機調和需2分鐘左右，人工調和為3-5分鐘。　　調好的膠泥會在大約30分鐘左右凝固（50℃），故每次調劑量不得超過30分鐘內使用的數量，調制好的膠泥稠度應達到295±10（瀝青針測定儀）。　　水玻璃的規格要求：模數：2.6-2.8；波美度：42-46Be　　搪砌使用現場溫度：20℃-35℃耐酸膠泥施工后的保養及酸處理　　KPI耐酸膠泥搪砌的各種耐酸襯里在溫度高于15℃的環境中干燥、保養14天以上，或在溫度20℃-35℃的環境中保養5-7天。養護后進行刷酸處理：用33%酒精鹽酸溶液（濃鹽酸：酒精：1：3容積比）連續刷灰縫二遍。KPI耐酸沙漿和KPI耐酸混凝土　　KPI耐酸沙漿和KPI耐酸混凝土是在KPI耐酸膠泥的基礎應用和發展起來的耐酸耐熱系列產品，其耐酸腐蝕化學性能和KPI耐酸膠泥相同，并具有較高的機械性能和較好的化學穩定性。　　KPI耐酸沙漿和KPI耐酸混凝土，適用于地坪、槽罐、花崗石面等耐酸防腐工程，具有良好的耐水性和抗滲性。　　其配合比和物理力學性能見表1和表2　　表1  KPI耐酸沙漿、耐酸混凝土的材料配合比　　注：1、KPI砂漿料2#專為混凝土所用：　　2、粗骨料可根據工程需要進行選擇，并可按照用戶要求的粒度提供；　　3、KPI砂漿1#、2#均已包括有固化劑；　　4、表格中的配比，客戶也可根據工程需要作調整。　　表2 KPI 耐酸砂漿、KPI耐酸混凝土的物理力學性能 產品簡介　　KP1耐酸膠泥由KP1耐酸粉料和水玻璃組成,具有獨特的泡脹性及較好的化學穩定性,既耐各種強酸介質,又耐各種稀酸介質,對有機溶劑及酸性鹽類、雙氧水等氧化性介質都有良好的防腐性能，同時具有較好的抗水性。KP1耐酸膠泥是經分析進口HB膠泥和其它國產硅質膠泥研制生產所得，是一種價廉物美的耐溫、耐壓、耐酸的預應力膠泥。產品用途　　KP1耐酸膠泥廣泛應用于石油、化工、冶金、農藥、食品、紡織、發酵水解、酸洗等工業部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等防腐蝕工程搪砌襯里和混凝土澆注。KPI耐酸灰品質指標　　1外觀：粉狀、淺灰色、無硬塊、無雜質；　　2水分：<0.3；　　3固化劑含量：6.5±0.5%；　　4容量：大約1.42g/cm3化學及物理性能　　1KPI耐酸膠泥對各種濃度介質的耐腐蝕化學性能。　　2KPI耐酸膠泥，調配均勻后應在30分鐘內施工，施工硬化后的膠泥經7天保養（20℃±2℃），酸化處理后，其物理性能可達到下列指標：　　耐壓強度：﹥ 35Mpa              抗折強度：﹥ 3.0Mpa　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%　　收 縮 率：﹤4.8‰               泡 脹 率：約0.43‰　　彈性模量：約1.96×104           耐 溫 性：﹤700℃　　熱膨脹分數：約5.9×108（50℃-200℃）KPI耐酸膠泥的調制　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重量化）調制膠泥。具體操作方法；將稱取好的KPI耐酸灰（含固化劑）倒入預先稱好的水玻璃中，進行充分攪拌，直至調和均勻為止，用攪拌機調和需2分鐘左右，人工調和為3-5分鐘。　　調好的膠泥會在大約30分鐘左右凝固（50℃），故每次調劑量不得超過30分鐘內使用的數量，調制好的膠泥稠度應達到295±10（瀝青針測定儀）。　　水玻璃的規格要求：模數：2.6-2.8；波美度：42-46Be　　搪砌使用現場溫度：20℃-35℃耐酸膠泥施工后的保養及酸處理　　KPI耐酸膠泥搪砌的各種耐酸襯里在溫度高于15℃的環境中干燥、保養14天以上，或在溫度20℃-35℃的環境中保養5-7天。養護后進行刷酸處理：用33%酒精鹽酸溶液（濃鹽酸：酒精：1：3容積比）連續刷灰縫二遍。KPI耐酸沙漿和KPI耐酸混凝土　　KPI耐酸沙漿和KPI耐酸混凝土是在KPI耐酸膠泥的基礎應用和發展起來的耐酸耐熱系列產品，其耐酸腐蝕化學性能和KPI耐酸膠泥相同，并具有較高的機械性能和較好的化學穩定性。　　KPI耐酸沙漿和KPI耐酸混凝土，適用于地坪、槽罐、花崗石面等耐酸防腐工程，具有良好的耐水性和抗滲性。　　其配合比和物理力學性能見表1和表2　　表1  KPI耐酸沙漿、耐酸混凝土的材料配合比　　注：1、KPI砂漿料2#專為混凝土所用：　　2、粗骨料可根據工程需要進行選擇，并可按照用戶要求的粒度提供；　　3、KPI砂漿1#、2#均已包括有固化劑；　　4、表格中的配比，客戶也可根據工程需要作調整。　　表2 KPI 耐酸砂漿、KPI耐酸混凝土的物理力學性能

發布時間：2023-12-18
